בהגדרה, משאבה צנטריפוגלית היא מכונה.
ליתר דיוק, זוהי מכונה המעניקה אנרגיה לנוזל.
הפקת אנרגיה זו יכולה לגרום לנוזל לזרום, ולעלות לגובה.
משאבה צנטריפוגלית היא מכונה פשוטה מאוד. זהו אחד מיני רבים של מכונות סיבוביות, שהן מכשירים הכוללים מאיץ(אלמנט סיבובי Impeller) ובית(Casing) להחזיק את המאיץ.

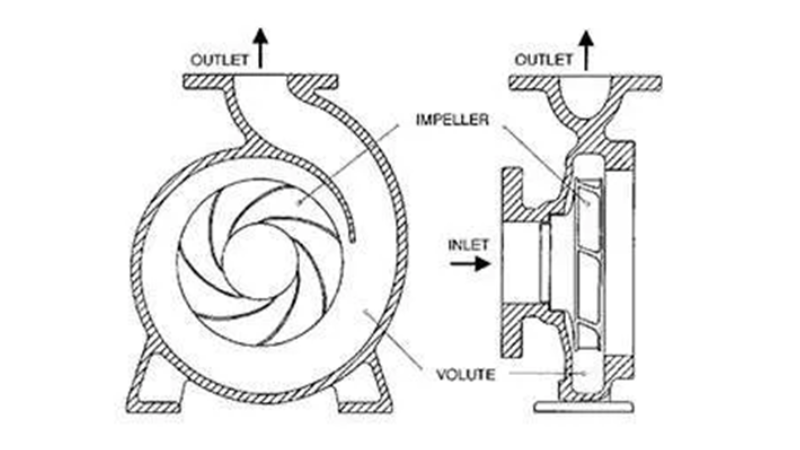

האיור המצורף מציג חתך רוחב של משאבה צנטריפוגלית.
המאיץ במשאבה צנטריפוגלית מגביר את המהירות והלחץ של הנוזל כאשר הוא מניע אותו לכיוון צינור הסניקה(יציאה) של המשאבה.
בית המשאבה מכוון את כיוון הנוזל מצינור היניקה עד לצינור הסניקה (יציאה).
כיצד פועלת משאבת צנטריפוגלית

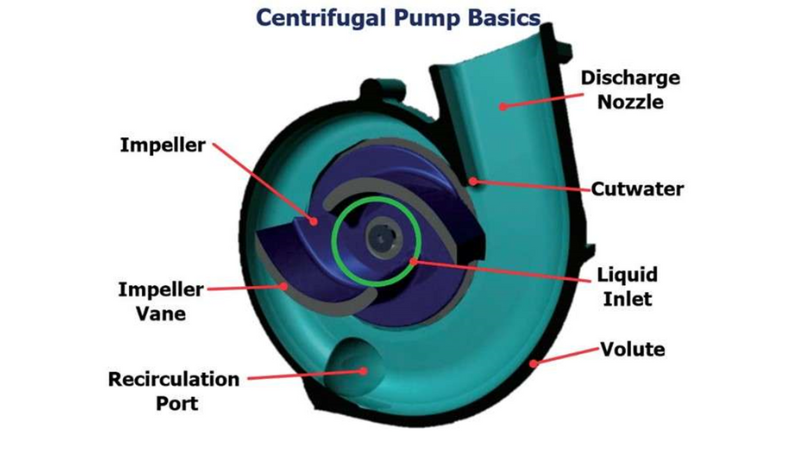

המאיץ הוא מרכיב מרכזי במשאבה צנטריפוגלית. הוא מורכב מלהבים מעוקלים שיכולים למנות בין אחד(מאיץ בורגי) לשש. עבור נוזלים עם מוצקים מובלים, עדיף מאיץ עם מעבר פתוח או פתוח למחצה המגובה בדיסק בודד.
הנוזל חודר למרכז המאיץ בעינו, יוצא בין הלהבים המקיפים את העין, ומואץ בכוח צנטריפוגלי החוצה לתוך מעטפת המשאבה. המנוע מסובב את מאיץ, המסתובב במהירות גבוהה (בדרך כלל 500-3000 סל"ד)
כדי להעביר את המים דרך המערכת. במעטפת מעוקלת, המאיץ מוסט, ובכך יוצר למעשה משפך מעוקל עם שטח חתך הולך וגדל לכיוון יציאת המשאבה. עיצוב זה גורם ללחץ הנוזל לעלות לכיוון היציאה.
ביצועי משאבת צנטריפוגלית מתבטאים בדרך כלל במונחים של המאפיינים הבאים:
ספיקה (Q) - מתבטאת ביחידות נפח בזמן נתון כלומר; ליטר לשנייה.
עומד (H) - נמדד בקילו פסקל (kPa) או מטרים (m).
הספק (P) – קילוואט(kW) .
מהירות (N) - סיבובים לדקה (RPM) או סיבובים לשנייה (RPS).
יעילות (η) - כיחס של האנרגיה השימושית לבין האנרגיה שהתקבלה.

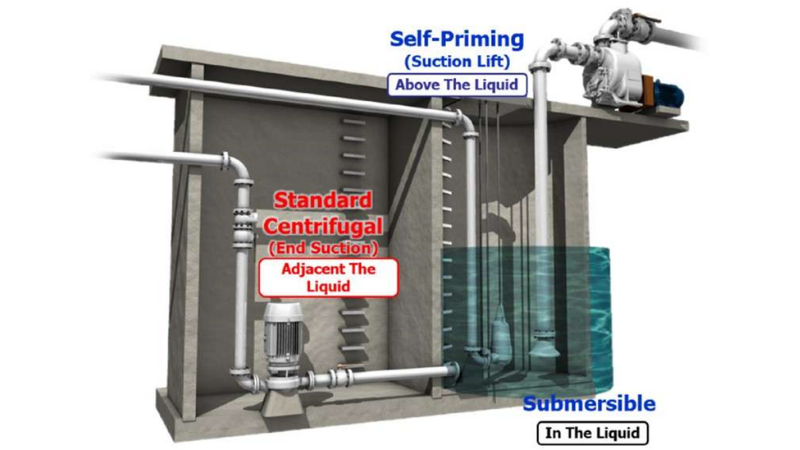

התקנות טיפוסיות של משאבת צנטריפוגליות
ראו תמונה מצורפת
לסיכום
משאבות צנטריפוגליות הן פתרון פשוט ויעיל, עלותן הראשונית נמוכה לרוב יישומי השאיבה.
המשאבות מאפשרות עבודה בלחץ נמוך, עם קיבולת גבוהה של נוזלים בעלי צמיגות נמוכה כמו מים, ממיסים, כימיקלים ושמנים קלים.
יישומים אופייניים כוללים: אספקת מים, השקיה והעברת כימיקלים במפעלים פטרוכימיים. משאבות תזוזה חיוביות, עדיפות ליישומים
הכוללים נוזלים בעלי צמיגות גבוה כגון שמנים סמיכים ותלושים, במיוחד בלחצים גבוהים, עבור הזנות מורכבות כגון אמולסיות או נוזלים ביולוגיים.
המשאבות שימושיות גם למינון מדויק בעת הצורך.
